Wszechstronna, ciężko działająca nożyca na ściany dla dużych ilości złomu z chłodzeniem powietrzem

Przegląd produktu

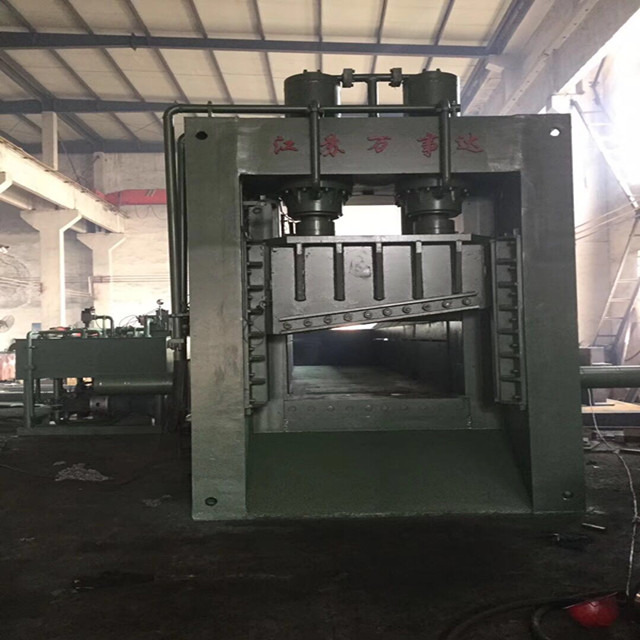

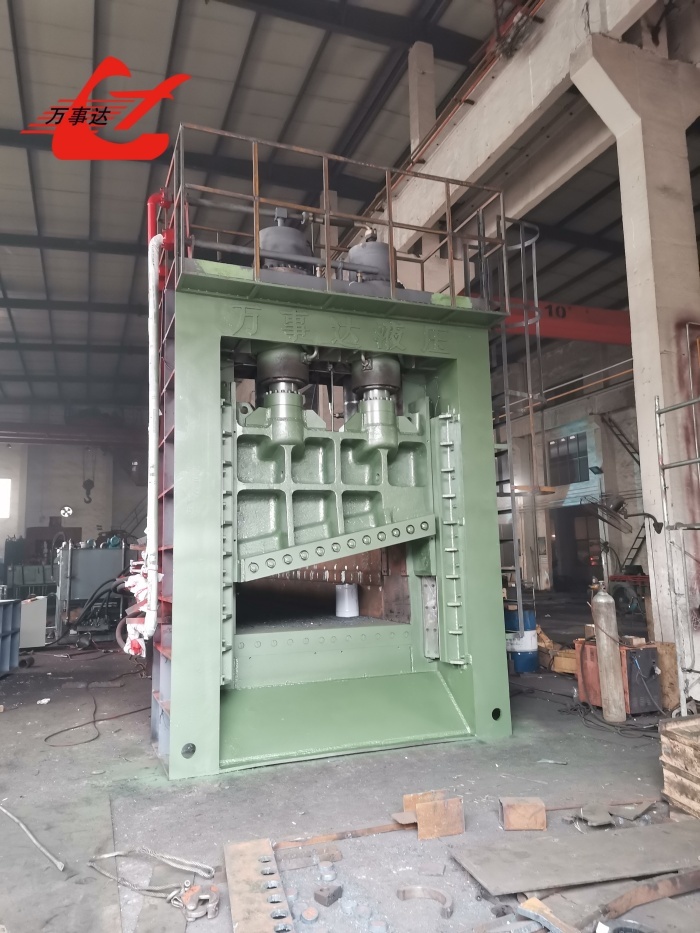

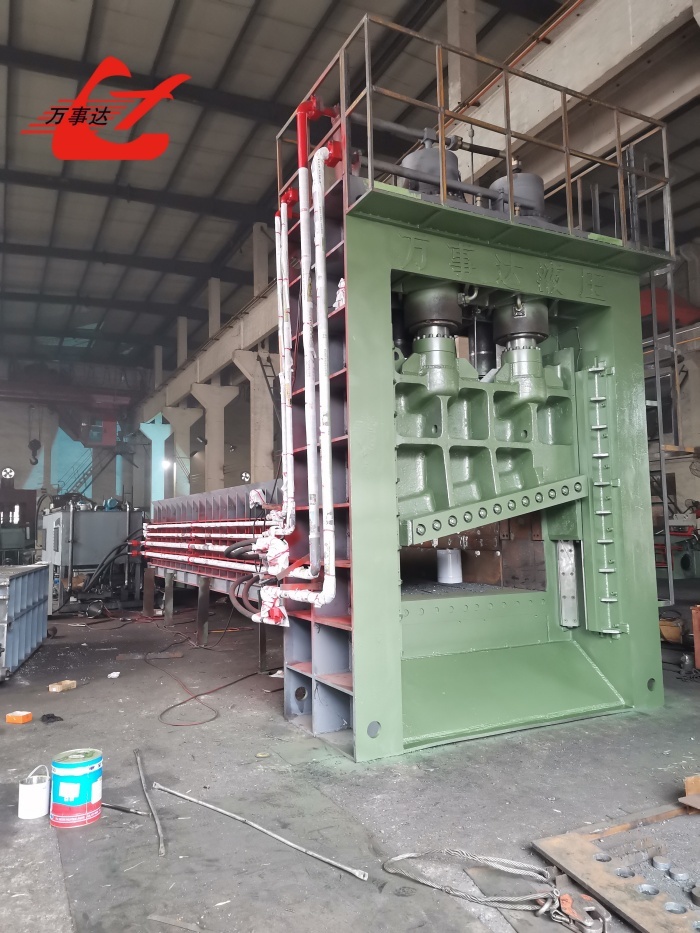

WANSHIDA Q43L-8000 hydrauliczne koszące bramki jest opracowane do operacji recyklingu, w których ciągłość przetwarzania,duże dostawcze i konsystencja końcowego złomu są ważniejsze niż ręczne obsługiwanie poszczególnych częściJego komora ładowania o wymiarach 8000 × 1950 × 900 mm umożliwia bezpośrednie ładowanie długich profilów stalowych, rur, płyt i mieszanych złomu konstrukcyjnego za pomocą mechanicznego chwytania.

Napędzana przez układ hydrauliczny o mocy około 270 kW, maszyna wytwarza maksymalną siłę cięcia 8000 kN.Ostrze 2000 mm przetwarza skompresowany złom przy około 2 ̊3 cyklach cięcia na minutęPołączenie to sprawia, że Q43L-8000 jest odpowiedni dla dużych złomowców, hut stalowych i instalacji do recyklingu demolicji, które regularnie obsługują duże odpady metali żelaznych.

Główną wartością tej 800-tonowej noży jest nie tylko jej siła cięcia, ale także bardziej zorganizowany przepływ materiału od rozładunku i tymczasowego przechowywania do cięcia.transport i ładowanie piecówDzięki przekształceniu nieregularnego złomu w krótsze i łatwiejsze do obsługi kawałki, maszyna może pomóc w zmniejszeniu powtarzających się obróbek i poprawie ogólnej wydajności placówki recyklingu.

Problem operacyjny

Duże zakłady recyklingu często otrzymują złom o różnej długości, kształcie i gęstości.Płyty i materiały do rozbijania nie zawsze można skutecznie transportować lub ładować do pieców w ich pierwotnym stanie.

Bez odpowiedniego ciężkiego sprzętu cięcia operatorzy mogą doświadczyć:

• Powolne ręczne cięcie płomieniem
• Powtarzające się przemieszczanie złomu o dużych rozmiarach
• Nieefektywne wykorzystanie powierzchni magazynowej
• Niska gęstość załadunku ciężarówek i kontenerów
• Niespójne rozmiary materiału gotowego
• Duże zużycie siły roboczej i paliwa
• Przerwane podawanie do pieca
• Ryzyko dla bezpieczeństwa w okolicach obszarów obróbki ręcznej

Problemy te dotyczą nie tylko etapu cięcia, ale mogą spowolnić cały proces obróbki materiału w zakładzie recyklingu.

Rozwiązanie Q43L-8000

Q43L-8000 łączy w sobie odbiór złomu, kompresję hydrauliczną, naprawę do przodu i obcięcie bramki w skoordynowanym systemie.Następnie materiał jest sprężany i ustabilizowany, zanim zostanie przeniesiony do ostrza do cięcia.

Kompresja jest szczególnie ważna w procesie obróbki złomu mieszanego.Siła hydrauliczna 8000 kN następnie cięje materiał na krótsze sekcje odpowiednie do przechowywania, transportu lub ładowania pieca.

Odległość podawania może być regulowana w zależności od preferowanej długości końcowej.Umożliwia to firmom zajmującym się recyklingem wytwarzanie złomu, który lepiej odpowiada wymaganiom hutniczych i nabywców w dalszym ciągu.

Specyfikacje techniczne

Wydajność produkcji zależy od gęstości złomu, wymiarów materiału, jakości stali, wydajności podawania i wymaganej długości cięcia.

Główne korzyści z zarządzania złomowiskiem

Poprawiony przepływ materiałów

8-metrowa komora ładowania przyjmuje długi i nieregularny złom w partiach. Operatorzy nie muszą pozycjonować i cięć każdego kawałka oddzielnie, co pomaga stworzyć bardziej ciągły przepływ pracy.

Mniej ruchu materialnego

Zbyt duży złom można załadować, sprężć i wyciąć w jednym obszarze przetwarzania, co zmniejsza powtarzające się obróbki między obszarami magazynowania, cięcia i załadunku.

Lepsze wykorzystanie przestrzeni magazynowej

Materiały wycięte są łatwiejsze do układania i uporządkowania niż długi, splątany złom.

Wyższa wydajność transportu

Krótsze i bardziej jednolite kawałki złomu mogą być ładowane gęściej w ciężarówkach lub kontenerach. Lepsze wykorzystanie ładunku może zmniejszyć koszty transportu na tonę.

Łatwiejsze ładowanie pieca

Wyroby stalowe wymagają złomu, który może być bezpiecznie i skutecznie ładowany do pieców. Q43L-8000 przygotowuje materiał o dużych rozmiarach w łatwe do obsługi sekcje, pomagając uproszczyć operacje ładowania w dół.

Konsekwentna wydajność hydrauliczna

System hydrauliczny o pojemności 25 MPa zapewnia stabilne ciśnienie do sprężania, podawania i cięcia.

Koordynowany przez PLC cykl cięcia

System PLC kontroluje sekwencję kompresji materiału, karmienia i obcinania, co zwiększa spójność cyklu i zmniejsza powtarzające się interwencje ręczne.

Odpowiednie materiały

Ciężko działający obróbnik złomu Q43L-8000 może przetwarzać różne materiały żelazne, w tym:

• Płyty stalowe i odpady z płyt
• Rury i rurki ze stali
• Ocieplenie i ocieplenie
• Stalo kątowe i stalowe kanałowe
• Przesłania i profile konstrukcyjne
• Odpady z nadwozia pojazdów lekkich
• Pozostałe urządzenia i urządzenia
• Stalo do demolacji
• Mieszany złom przemysłowy
• Pozostałe, z wyłączeniem:

Maksymalna wydajność cięcia zależy od kształtu materiału, grubości, jakości i liczby kawałków.Przed produkcją należy ocenić reprezentatywne zdjęcia materiału i wymiary.

Typowe zastosowania

Maszyna nadaje się do:

• Duże stacje recyklingu złomu metalu
• Mleny i odlewnicy stali
• Obiekty demontażowe statków i pojazdów
• Centrum recyklingu sprzętu ciężkiego
• Zakłady przetwarzania odpadów z burzy
• Bazy zbierania i dystrybucji metali
• Przemysłowe zakłady przetwórstwa stali
• Linie do przygotowywania ładunków piecowych

Jak działa Q43L-8000

Odłamki są najpierw ładowane do komory o długości 8000 mm za pomocą mechanicznego chwytania.

Mechanizm podawania przenosi skompresowany wiązek w kierunku głowicy tnącej.

Po każdym cięciu system podawania przesyła resztę materiału do przodu.

Gotowy złom trafia do obszaru zrzucania i może być zbierany za pomocą chwytania lub przenoszony za pomocą opcjonalnego systemu przenośnika.

Jak zaplanować instalację

Q43L-8000 waży około 92 tony i wymaga odpowiedniego planowania montażu.lokalizacja stacji hydraulicznej i bezpieczny zakres ruchu chwytania mechanicznego.

Dostępne zasilanie elektryczne musi również obsługiwać około 270 kW mocy zainstalowanej.Należy potwierdzić pojemność transformatora i wymagania dotyczące kabli.

Odpowiedni układ terenu powinien zapewniać wystarczającą przestrzeń dla:

• Wchodzące do składu złomu
• Ładowanie mechaniczne
• Instalacja i konserwacja maszyn
• Zbieranie końcowego złomu
• Strefy dostępu operatora i strefy bezpieczeństwa
• Urządzenia hydrauliczne i elektryczne

Po potwierdzeniu konfiguracji maszyny można dostarczyć rysunki fundamentów i instrukcje montażu.

Opcje dostosowywania

Q43L-8000 może być konfigurowany zgodnie z wymaganiami klienta w zakresie materiału i warunków eksploatacji.

• Wymiary komory ładowania
• Długość podawania i cięcia regulowana
• Działanie zdalnego sterowania
• Automatyczne centralne smarowanie
• System wyładowania przenośnika
• Zwiększone chłodzenie olejem hydraulicznym
• Wymagane marki elementów elektrycznych
• Dodatkowe zabezpieczenia bezpieczeństwa
• Zestawy łopatek zamiennych
• Zastosowane napięcie, częstotliwość i kolor

Wsparcie po sprzedaży

WANSHIDA dostarcza instrukcje obsługi, rysunki fundamentów, schematy hydrauliczne i dokumentację elektryczną.szkolenia operatorów i diagnostyka usterek.

W razie potrzeby można zaaranżować obsługę inżynierów zagranicznych.Standardowy okres gwarancji wynosi 12 miesięcy w normalnych warunkach eksploatacji.

Częste pytania

Co wyróżnia Q43L-8000 od mniejszej noży?

Łączy w sobie 800-tonową siłę obcięcia, ostrze o długości 2000 mm i 8-metrową komorę załadunkową.

Jaka jest częstotliwość cięcia?

Maszyna wykonuje około 2-3 cykle cięcia na minutę. Rzeczywista produkcja zależy od warunków materiału, prędkości podawania i wybranej długości cięcia.

Czy maszyna sprężają złom przed cięciem?

System hydrauliczny sprężają i stabilizują materiał przed dotarciem do ostrza, poprawiając konsystencję karmienia i cięcia.

Jak ładować materiał?

W celu załadunku złomu do komory zazwyczaj stosuje się mechaniczny chwyt, który jest odpowiedni do ciągłego przetwarzania dużych i nieregularnych odpadów metalowych.

Czy można regulować długość gotowego złomu?

Odległość podawania może być regulowana, aby uzyskać różne przybliżone długości cięcia zgodnie z wymaganiami transportu lub pieca.

Czy ta maszyna może cięć metale nieżelazne?

Q43L-8000 jest przeznaczony głównie do złomu żelaznego.
